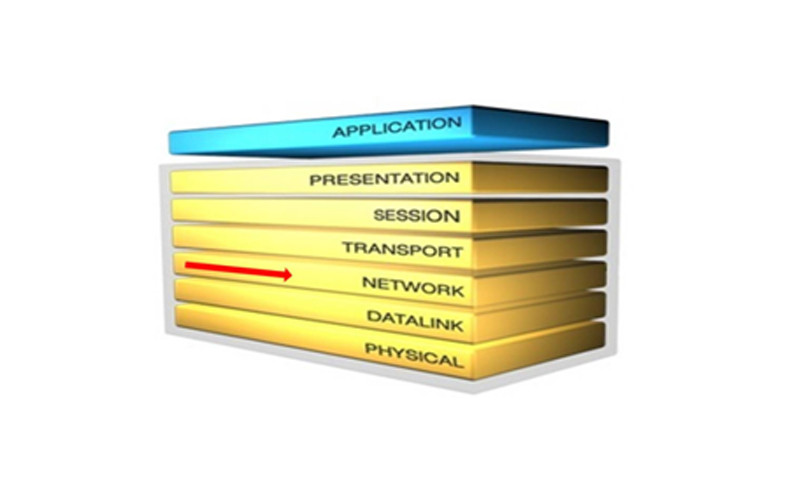

Pembahasan Network Layer

1. Router dan jenis-jenis router

Router adalah perangkat jaringan yang digunakan untuk membagi protocol kepada anggota jaringan yang lainnya, dengan adanya router maka sebuah protocol dapat di-sharing kepada perangkat jaringan lain. Contoh aplikasinya adalah jika kita ingin membagi IP Adress kepada anggota jaringan maka kita dapat menggunakan router ini. Ciri-ciri router adalah adanya fasilitas DHCP (Dynamic Host Configuration Procotol), dengan mensetting DHCP, maka kita dapat membagi IP Address.

Jenis-jenis Router:
A. Router Aplikasi
Router aplikasi merupakan aplikasi yang dapat kita instal pad sistem operasi, sehingga sistem operasi tersebut akan memiliki kemampuan seperti router, contoh aplikasi ini adalah Winroute, WinGate, SpyGate, WinProxy dan lain-lain.

B. Router Hardware
Router Hardware adalah hardware yang memiliki kemampuan sepertiu router, sehingga dari hardware tersebut dapat memancarkan atau membagi IP Address dan men-sharing IP Address, pada prakteknya Router hardware ini digunakan untuk membagi koneksi internet pada suatu ruang atau wilayah, contoh dari router ini adalah access point, wilayah yang dapat mendapat Ip Address dan koneksi internet disebut Hot Spot Area.

C. Router PC
Router PC disebut juga dengan PC Router, dimana Sistem Operasi yang di install pada PC (Personal Computer) mempunyai kemampuan untuk membagi dan mensharing IP Address, jadi jika suatu perangkat jaringan (pc) yang terhubung ke komputer tersebut akan dapat menikmati IP Address atau koneksi internet yang disebarkan oleh Sistem Operasi tersebut.
Contoh sistem operasi yang dapat digunakan adalah semua sistem operasi berbasis client server, semisal Windows NT, Windows NT 4.0, Windows 2000 server, Windows 2003 Server, MikroTik (Berbasis Linux), dan sebagainya.

2. Protokol yang ada pada Network Layer dan fungsinya

Protokol yang berada dalam Network Layer yaitu :
A. IP (Internetworking Protocol)
Mekanisme transmisi yang digunakan untuk menstransportasikan data dalam-dalam paket yang disebut datagram.
B. ARP (Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat IP berdasarkan alamat fisik dari sebuah komputer.
C. RARP (Reverse Address Resulotion Protocol)
Protokol yang digunakan untuk mengetahui alamat fisik melalui IP komputer.
D. ICMP (Internet Control Message Protocol)
Mekanisme yang digunakan oleh sejumlah host untuk mengirim notifikasi datagram yang mengalami masalah pada hostnya.
E. IGMP (Internet Group Message Protocol)
Protokol yang digunakan untuk memberi fasilitas message yang simultan kepada group penerima.

3. Internet kontrol message protokol

Internet Control Message Protocol (ICMP) adalah salah satu protokol inti dari keluarga protokol internet. ICMP utamanya digunakan oleh sistem operasi komputer jaringan untuk mengirim pesan kesalahan yang menyatakan, sebagai contoh, bahwa komputer tujuan tidak bisa dijangkau.
ICMP berbeda tujuan dengan TCP dan UDP dalam hal ICMP tidak digunakan secara langsung oleh aplikasi jaringan milik pengguna. salah satu pengecualian adalah aplikasi ping yang mengirim pesan ICMP Echo Request (dan menerima Echo Reply) untuk menentukan apakah komputer tujuan dapat dijangkau dan berapa lama paket yang dikirimkan dibalas oleh komputer tujuan.

4. Traceroute dan cara penggunaannya

Traceroute (Tracert) adalah perintah untuk menunjukkan rute yang dilewati paket untuk mencapai tujuan. Traceroute berfungsi untuk melacak jejak pada paket protokol Internet (IP) serta mengetahui jalur paket dari satu jaringan ke jaringan lain. Ini dilakukan dengan mengirim pesan Internet Control Message Protocol (ICMP) Echo Request Ke tujuan dengan nilai Time to Live yang semakin meningkat. Rute yang ditampilkan adalah daftar interface router (yang paling dekat dengan host) yang terdapat pada jalur antara host dan tujuan.

Cara Penggunaan Traceroute pada Windows
1. Klik Start –> Run
2. Setelah muncul pop up lalu anda tinggal ketikkan –> CMD
3. Lalu munculah gambar seperti di bawah ini , kemudian anda  tinggal ketikkan –> tracert (spasi) namadomainanda
Dengan traceroute, kita dapat menganalisis informasi mengenai lokasi router, tipe dan kapasitas interface, tipe dan fungsi router, serta batas-batas network yang dilalui, berdasarkan DNS interface yang dilalui. Untuk lebih memperjelas, berikut ini adalah contoh hasil traceroute ke rumahweb.com



Hasil tracert diatas menunjukkan bahwa koneksi yang digunakan cukup stabil, terlihat 12 Hops (loncatan). Waktu dalam satuan ms (millisecond) sama seperti halnya Hops, semakin kecil waktu perpindahan data, maka akan semakin baik /cepat  anda mengakses situs yang anda traceroute  tadi.
Tetapi jika anda melihat pada hasil tracert ada tanda  *  atau pesan “request timed out” pada hasil tracert anda, maka disitulah masalah yang ada pada koneksi internet anda.
Secara practical, traceroute digunakan sebagai bahan untuk menganalisa kemungkinan-kemungkinan penyebab Anda tidak bisa mengakses suatu website.
Jika Anda tidak bisa mengakses website Anda dan hasil tracert tidak complete, silahkan menghubungi support dari provider hosting dan informasikan hasil tracert tersebut untuk digunakan sebagai bahan analisa penyebab kemungkinan website Anda tidak bisa diakses, selain itu informasikan juga IP Publik koneksi Anda saat ini (Bisa diperiksa menggunakan layanan seperti http://whatismyip.com) untuk mencegah kemungkinan IP Publik Anda terblok di sisi server.
